Introduction
En sonorisation, et à partir dun certain niveau, on se rend vite
compte que tout le matériel utilisé en concert, en soirée,
ne peut être branché sur une seule et même prise monophasée.
Ce type de prise, que lon rencontre dans toutes les habitations, ne permet
de fournir quune intensité de 16 ampères maximum.
Avec une tension de 220 volts, cela ne fait quune puissance disponible
de 3500 watts plus ou moins !
Et cest déjà trop peu pour 4 spots de type PAR64 avec des
ampoules de 1000 watts si ceux- ci doivent fonctionner en permanence.
Bien sûr, suivant linstallation électrique du lieu à
sonoriser, il est probable que vous disposiez de plusieurs circuits de 16 ampères.
Mais un ou deux circuits ne suffiront pas dans la plupart des cas
La solution la plus pratique et la plus fonctionnelle est alors dutiliser
les arrivées de courant triphasé, présentes dans la majorité
des salles de spectacle. Une alternative est dutiliser un groupe électrogène.
Nous verrons plus loin le fonctionnement de ceux- ci.
1 Les tableaux électriques
Lutilisation des arrivées triphasées impose la présence
dun tableau ou coffret électrique. Celui-ci permettra une protection
efficace du matériel et une répartition des phases pour revenir
à de simples circuits monophasés.
Le type darrivée triphasée le plus courant est de 380
volts. Cette tension est véhiculée par trois phases, un neutre

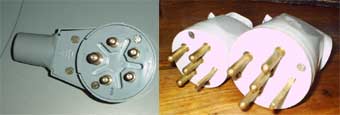

et la terre. Le type de fiche le plus utilisé pour le transport de
ce courant triphasé est de couleur rouge, avec 5 broches distinctes.
Nous verrons les différentes fiches plus en détail par la suite.

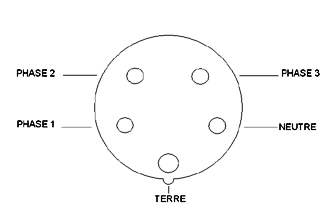

Fiche femelle vue de face
Entre chaque phase, la tension est de 380 volts. Entre phase et neutre, la
tension est de 220 volts.
Pour obtenir au final une tension monophasée de 220 volts, dont vous
aurez besoin pour lalimentation de vos appareils électriques
(tables de mixages, amplificateurs,
), il est nécessaire deffectuer
une répartition des phases. Elle se fait comme suit :
- Neutre et phase 1
- Neutre et phase 2
- Neutre et phase 3
Vous obtiendrez donc trois circuits monophasés en 220 volts. Ceux-
ci peuvent bien sûr servir à alimenter plusieurs prises, suivant
la puissance disponible.
Mais avant de brancher quoi que ce soit, il est indispensable de vérifier
la tension dont nous disposons, principalement sur les fiches monophasées
de votre tableau électrique !
Et par convention, il est important de respecter ceci : cest le conducteur
bleu qui doit être utilisé pour le neutre, le jaune et vert pour
la terre, et en général, le noir et le brun pour les phases.
- Les tableaux électriques, un peu plus de détails
Nous avons vu le principe de la répartition des phases, mais pas encore
de quoi se compose réellement un tableau.

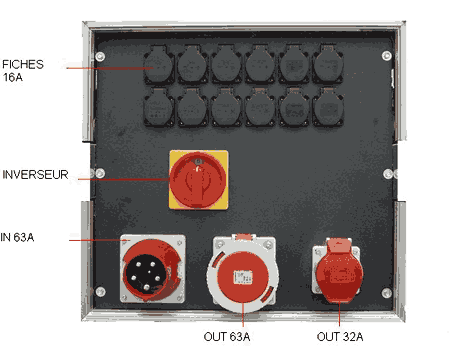

Commençons par le début
Et pour mieux comprendre, rien
de tel quun exemple
.
Remarque : Ne tenez pas compte de linverseur.
Nous verrons plus loin son rôle.
haut de page

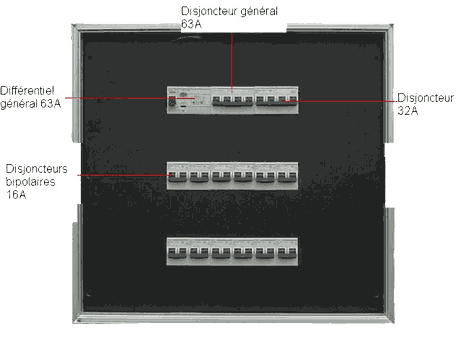

Les protections générales du tableau sont dans tous les cas
un différentiel et un disjoncteur. Puisquil sagit dune
arrivée triphasée, ceux- ci sont tétra polaires (4 pôles).
Lordre de câblage est dabord le différentiel et ensuite
le disjoncteur.
Différentiel et disjoncteur tétra polaires
Cest après les protections générales que vient
se faire la répartition des phases.
On en arrive aux disjoncteurs bipolaires qui vont permettre la protection
des différentes prises. Ceux- ci sont le plus souvent dune valeur
de 16 ampères, qui correspond à lintensité maximale
que lon peut tirer sur une prise.
Disjoncteur bipolaire
Ce type de tableau est des plus classique. Il est tout à fait possible
dajouter une ou deux (ou plus) prises triphasées qui permettraient
le branchement dun autre tableau en parallèle avec le premier.
Dans ce cas, ces prises sont également protégées par
un disjoncteur tétra polaire. Cest le cas sur le tableau ci-
dessus.
En plus ce ces éventuelles sorties supplémentaires, il vous
est possible dajouter des témoins de tension qui vous confirmerons
la présence de courant entre le neutre et chaque phase pour du triphasé
380 volts.
(Remarque : les modèles illustrés ne sont quun exemple.
Il existe bien sûr dautres modèles, dans dautres
marques)
Témoin de tension
Il est également possible dajouter un voltmètre qui
permettra une vérification rapide de la tension. On placera également
un commutateur pour la vérification entre phases et neutre et entre
phases.
Voltmètre analogique, digital et commutateur
Un ampèremètre vous indiquera où vous en êtes
par rapport à la puissance encore disponible. Le commutateur permettra
de connaître la consommation de chaque phase séparément.
Ampèremètre analogique, digital et
commutateur
Il est donc possible de multiplier assez facilement les fonctionnalités
de son tableau électrique.
haut de page
- Les tableaux, différentes intensités possibles
?
Les valeurs normalisées pour les tableaux électriques sont
de 32, 63 ou 125 ampères. Il est possible de travailler avec des intensités
plus fortes mais dans ce cas, les fiches classiques triphasées ne suffisent

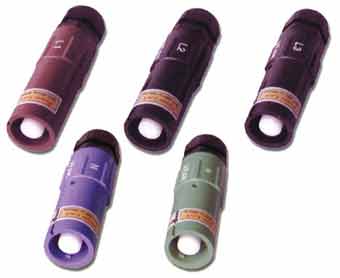

plus. On utilise alors des fiches de type Camlock, Powerlock,
Pour mieux se rendre compte de la puissance disponible, voilà un petit
tableau récapitulatif qui vous montre la puissance disponible en 220
volts monophasé et en 380 volts triphasé.
Pour rappel, la formule permettant ce calculer la puissance en triphasé
disponible est celle- ci :
P= U x I x 1,73
Avec P = la puissance en watt
U = la tension en volt
I = lintensité en ampère
La réponse obtenue est la puissance à répartir
sur les trois phases.
Ampérage
|
220V-monophase
|
380 - triphase
|
16 A
|
3520 W
|
10518 W
|
32 A
|
7040 W
|
21036 W
|
63 A
|
13860 W
|
41416 W
|
125 A
|
27500W
|
82175 W
|
|
Suivant votre configuration, et vos besoins électriques, il est probable
que vous deviez disposer de circuits monophasés de 32A par exemple.
Dans ce cas, cest à vous de prévoir sur votre tableau
le câblage nécessaire.
- Un cas plus particulier, le triphasé 220 volts, distribué principalement
en Belgique
En Belgique, malgré que le triphasé 380 volts soit devenu un
des standards les plus répandus, certaines salles sont encore équipées
de triphasé 220 volts. Dans ce cas, le courant est véhiculé
par trois phases, et la prise de terre.
Pour en revenir à une tension monophasée de 220 volts, la répartition
des phases doit se faire comme suit :
- Phase 1 et phase 2
- Phase 2 et phase 3
- Phase 1 et phase 3
Suivant le type dalimentation triphasée, il va donc falloir
utiliser un tableau électrique prévu soit pour du 380 volts,
soit pour du 220 volts.
Nous avons vu que la répartition des phases nest pas la même
quen triphasé 380 volts, puisquil ny a pas de neutre
en triphasé 220 volts.
Le risque majeur est bien sûr dutiliser un tableau électrique
prévu pour du tri 220 alors que lalimentation se fait en 380
volts. Dans ce cas, au lieu dobtenir du 220 volts sur les prises monophasées,
vous aurez du 380 volts ! Et ça risque de faire mal, très très
mal à tout ce qui sera branché !
Dautant plus quil est tout à fait possible de véhiculer

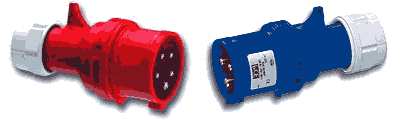

du triphasé 220 volts par les prises rouges classiques. Il faut donc
à chaque fois bien vérifier la tension darrivée
!
Le triphasé 220 volts est normalement véhiculé par des
fiches bleues.
Mais il nest pas utile de posséder deux types de câbles
(un type de câble à 4 conducteurs, munis de fiches bleues et
un autre à 5 conducteurs, munis de fiches rouges). Achetez uniquement
du câble à 5 conducteurs (3 phases, un neutre, la terre). Vous
pourrez lutiliser dans les deux cas, que larrivée soit
en triphasé 380 ou en triphasé 220, alors que ce nest
pas le cas si vous achetez du câble à 4 conducteurs ! Faites
vous tout simplement un adaptateur dune longueur de 2 mètres,
avec dun côté une fiche bleue et de lautre une fiche
rouge, le neutre nétant pas connecté dans ce cas, puisquil
ny en a pas.
Mais avec tout ce que lon vient de voir, on peut se dire quil
faut alors à chaque fois deux tableaux électriques différents
; un prévu pour du triphasé 380 volts, et un pour du triphasé
220 volts. Le choix du tableau se ferait alors sur place, une fois vérification
faite de la tension disponible.
Dans tous les cas, se promener à chaque fois avec deux sortes de tableaux
nest pas forcément des plus pratiques !
- Inverseur Triangle/ étoile
Pour éviter ce problème de surplus de matériel inutile,
il existe un « interrupteur » qui va permettre de ne disposer
que dun seul tableau.
Cet « interrupteur » est appelé un inverseur triangle/
étoile. Suivant le type dalimentation triphasée, il va
permettre une répartition adéquate des phases.
Vous devrez donc sélectionner à laide dun gros bouton
un couplage étoile (tri 380V) ou un couplage triangle (tri 220V). Attention,
il est très important de faire cette sélection lorsque le tableau
nest pas alimenté.
Après avoir fait son choix, il est vivement conseillé de bloquer
linverseur, afin quun petit malin ne vienne pas changer de sélection
en cours de presta
Comme nous lavons vu plus haut, le risque denvoyer
du 380 volts dans les circuits monophasés est bien présent !
Il existe dailleurs des inverseurs permettant dêtre cadenassés
ou bloqués par un colson. Dautres ont un bouton qui permet dêtre
démonté relativement facilement. Dans le pire des cas, du gaffa
pour le bloquer pourra faire laffaire !
La présence de cet inverseur vous permettra donc de ne disposer que
dun seul tableau, qui pourra aussi bien fonctionner en triphasé
220 volts quen triphasé 380 volts.
Nous remarquerons juste quactuellement, cest le triphasé
380 volts qui domine. Le triphasé 220 volts est de moins en moins utilisé,
à part dans quelques vieilles salles de spectacle. Je ne trouve donc
pas nécessaire déquiper tous ses tableaux dinverseur.
Vous utiliserez probablement plus de triphasé 380 volts ! Jai
dailleurs rarement vu des tableaux électriques prévus
uniquement pour du triphasé 220 volts, à part ceux utilisés
par les communes lors de foires, fêtes, etc
Pour info, voici également un tableau reprenant la puissance disponible
en triphasé 220 volts, en fonction de lampérage. Vous
remarquerez quelle est moindre par rapport à du triphasé
380 volts.
Ampérage
|
220V-monophase
|
220 - triphase
|
16 A
|
3520 W
|
6089 W
|
32 A
|
7040 W
|
12179 W
|
63 A
|
13860 W
|
23977 W
|
125 A
|
27500W
|
47575 W
|
|
- Acheter un tableau déjà câblé ou le faire soi-
même ?
Cette partie a eu pour but dexpliquer le fonctionnement et le rôle
dun tableau électrique.
Cependant, si vous ne vous sentez pas capable, si vous navez pas les
outils adéquats, si vous nêtes pas sûr à 200%
de vous, je vous déconseille très très vivement de vous
lancer dans la construction dun tel tableau.
Il en va de votre sécurité et de celle des gens qui pourraient
être directement ou indirectement confrontés à ce tableau
(les musiciens, le public ,
)
En cas daccident, cest votre responsabilité qui sera mise
en cause.
Si toutefois vous vous êtes lancés dans laventure, je vous
conseille très vivement de faire contrôler et agréer votre
tableau par un organisme compétant.
haut de page
- Quelques idées pratiques
Les tableaux les plus répandus sont souvent de 63A. Il est toutefois
possible de construire un tableau de 125A avec le même type de fiche.
Personnellement, je déconseillerais lachat ou la fabrication
dun tel tableau.
Pourquoi ? Tout simplement parce que la section du câble de 125A est
relativement grosse (35 mm² pour un conducteur) et donc moins facilement
manipulé. Le coût des différentiels et disjoncteurs est
également plus important. De plus, les arrivées 125A sont moins
courantes que les arrivées 32A ou 63A.
Bien sûr, je parle ici pour des sociétés de « moyenne
» importance. Il va de soit que lors de grosses prestations, des tableaux
de 250A et plus sont monnaie courante.
Je conseillerais, à la place dun seul tableau de 125A, lutilisation
de deux tableaux de 63A. Il suffirait tout simplement de se munir dun
simple tableau qui permettrait de diviser une arrivée 125A en deux
départs 63A.
Autre petit truc utile, prévoir quelques adaptateurs :
- Une fiche mâle 32A vers une 63A femelle
- Une fiche mâle 63A vers une 32A femelle
- Une fiche mâle 125A vers une 63A femelle
- Une fiche mâle 63A vers une 125A femelle
Egalement une fiche femelle avec un câble de deux mètres au
bout duquel on trouve soit le câble dénudé, soit des souliers
de câbles (grosses cosses métalliques). Cela servira si lalimentation
se fait par borniers.
Une dernière chose, vous tomberez bien un jour sur une salle dont lalimentation
électrique est distribuée par des fiches électriques
dun autre type que celles illustrées ci-dessous. Type de fiche
qui pourrait servir à lalimentation de cuisinière électrique
par exemple,
Vous constituer lun ou lautre adaptateur peut
savérer très utile ! Nous allons voir par la suite ces
différentes fiches.
2. Les fiches électriques les plus couramment utilisées
en sonorisation

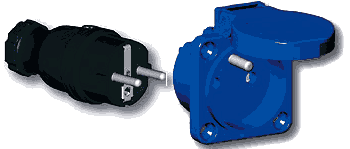

Que ce soit en sonorisation ou chez soi, le type de fiche le plus courant
est la simple fiche monophasée de 16A.
Généralement, les fiches utilisées en sonorisation sont
plus résistantes, plus hermétiques et souvent en caoutchouc.
On utilise parfois des fiches économiques, que lon trouve dans
tous les magasins de bricolage, pour le câblage interne des racks par
exemple.
Pour la fiche bleue (il en existe dautres couleurs), on parle de fiche
ABL, largement utilisée pour les tableaux électriques, les barres
pré- câblées de spots,
- Les fiches, souvent appelées P17
Ce type de fiche est différent des fiches classiques 220 volts. Elles
sont plus résistantes et existent pour différentes tensions.
Elles sont souvent appelées P17 (ou CEE17) mais aussi et tout simplement
une fiche 32, 63, ou 125.
Trois caractéristiques principales :
- Leur couleur :
Leur couleur indique normalement la tension véhiculée par la
fiche.
Le mauve correspond à du 24 volts, le jaune à du 110 volts,
le bleu à du 220 volts et le rouge à du 380 volts. Mais par
sécurité, il est toujours préférable de vérifier
la tension présente sur la fiche.
- Le nombre de broches :
Lorsquon utilise des fiches bleues par exemple, il en existe qui servent
au monophasé (trois broches : neutre, phase et terre) et dautres
pour le triphasé (quatre broches : trois phases, terre).
haut de page

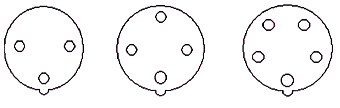

Différentes fiches que lon peut rencontrer
- Lemplacement de la prise de terre sur la fiche :
Sur toutes les fiches de type P17, un ergot va servir à ne pouvoir
enfoncer la fiche dans une autre que dune seule façon. On va
définir lemplacement de la prise de terre par rapport à
cet ergot, en se basant sur la fiche femelle. On va parler de fiche 6h (6
heures) ou de fiche 9h (9 heures).
Sur une fiche 6h, la prise de terre est en face de cet ergot. Sur une fiche
9h, la prise de terre est décalée.
Le type de fiche le plus utilisé est de type 6h. Les fiches 9h sont
relativement rares, elles sont dailleurs très peu vendues.
Vous remarquerez quen plus de ces trois caractéristiques principales
il existe une broche supplémentaire plus petite que les autres au centre
de la fiche, pour les fiches rouges triphasée par exemple. Une norme
impose que pour des courant supérieurs à 32A, la fiche ne peut
être connectée ou déconnectée en charge.
Il a donc fallu trouver un système pour déconnecter lalimentation
avant de retirer la fiche. Le système utilisé a été
de rajouter cette plus petite broche. Etant plus petite, cest elle qui
sera déconnectée la première. A cette broche doit être
raccordé un conducteur qui alimente lauto- maintien dun
relais. Lorsque la broche est déconnectée, le relais souvre
et interrompt le circuit électrique traversant la prise. Lutilisation
de cette prise est rendue difficile par le fait que lon ne peut se procurer
des câbles secteur possédant ce conducteur supplémentaire.
Dans la pratique, vous remarquerez que très très peu de tableaux
sont équipés dun relais. Sachez juste que cette broche
existe mais quelle nest peu ou pas utilisée.
- Quelques photos :
- Autres types de fiches :
Jusquà 125 ampères, les fiches de type P17 suffisent.
Mais pour un ampérage plus important, il va falloir utiliser dautres
fiches.
Les plus courantes sont les fiches CAMLOCK et POWERLOCK. Ce sont deux marques
déposées.
Ce type de fiche a pour particularité de ne plus être une seule
et même fiche pour transporter du triphasé mais chaque phase,
le neutre et la terre ont chacun leur fiche.
Pour les fiches CAMLOCK, on les repère à leur couleur. La fiche
bleue va servir au neutre, la fiche verte à la terre, les fiches blanche
(ou jaune), rouge et noires aux phases.
Attention quil est relativement facile de mettre ses doigts dans ces
prises ! A nutiliser que par un personnel qualifié !
Pour les Powerlock également, cest le même principe. Mais
lavantage de celles- ci est que vous ne pouvez normalement pas vous
tromper, puisque chaque fiche a un ergot qui lempêche dêtre
inséré dans une autre fiche. Malgré cela, méfiez-
vous, car il arrive que cet ergot soit usé et que la fiche rentre malgré
tout. Vous aurez alors beaucoup de mal pour la retirer. Regardez bien les
fiches, aussi bien les mâles que les femelles, il est noté L1,
L2, L3, N et terre sur chacune delles.
haut de page
Lordre de branchement de ce type de prise est le suivant :
- La prise de terre en premier lieu (prise verte)
- Le neutre en deuxième (prise bleue)
- Et les trois phases pour finir
Par rapport à ce type de fiche, il sera très utile de se
munir de quelques adaptateurs :
- Fiches Camlock vers Powerlock
- Souliers de câbles (cosses) vers du Camlock ou Powerlock
- Fiche 63 ou 125 vers Camlock ou Powerlock
- Quelques fiches utilisées en éclairage
Les deux types de fiches le plus utilisées en éclairage sont
les Harting et Socapex. Ce sont également deux marques déposées.
Ce sont des fiches multi- broches, très utilisées pour les barres
de spots par exemple.
On peut également utiliser ces fiches pour navoir quun
câble à tirer tout en disposant de plusieurs circuits
- Les Harting
Ces fiches existent aussi bien pour le transport des signaux audio que pour
le transport du courant. Ce nest bien sûr pas la même série
qui est utilisée.
Nous ne nous intéresserons quaux fiches servant au transport
du courant.
En éclairage, ces fiches existent avec 6, 10, 16 et 24 broches. Soit
pour 3, 5, 8 et 12 circuits monophasés. La prise de terre est commune
pour tous les circuits.
La norme la plus répandue pour la connexion des
broches est la suivante :
Harting 6
|
Neutre ou phase
|
Neutre ou phase
|
Circuit 1
|
Broche 1
|
Broche 4
|
Circuit 2
|
Broche 2
|
Broche 5
|
Circuit 3
|
Broche 3
|
Broche 6
|
|
|
Harting 10
|
Neutre ou phase
|
Neutre ou phase
|
Circuit 1
|
Broche 1
|
Broche 6
|
Circuit 2
|
Broche 2
|
Broche 7
|
Circuit 3
|
Broche 3
|
Broche 8
|
Circuit 4
|
Broche 4
|
Broche 9
|
Circuit 5
|
Broche 5
|
Broche 10
|
|
|
Harting 16
|
Neutre ou phase
|
Neutre ou phase
|
Circuit 1
|
Broche 1
|
Broche 9
|
Circuit 2
|
Broche 2
|
Broche 10
|
Circuit 3
|
Broche 3
|
Broche 11
|
Circuit 4
|
Broche 4
|
Broche 12
|
Circuit 5
|
Broche 5
|
Broche 13
|
Circuit 6
|
Broche 6
|
Broche 14
|
Circuit 7
|
Broche 7
|
Broche 15
|
Circuit 8
|
Broche 8
|
Broche 16
|
|
|
Harting 24
|
Neutre ou phase
|
Neutre ou phase
|
Circuit 1
|
Broche 1
|
Broche 13
|
Circuit 2
|
Broche 2
|
Broche 14
|
Circuit 3
|
Broche 3
|
Broche 15
|
Circuit 4
|
Broche 4
|
Broche 16
|
Circuit 5
|
Broche 5
|
Broche 17
|
Circuit 6
|
Broche 6
|
Broche 18
|
Circuit 7
|
Broche 7
|
Broche 19
|
Circuit 8
|
Broche 8
|
Broche 20
|
Circuit 9
|
Broche 9
|
Broche 21
|
Circuit 10
|
Broche 10
|
Broche 22
|
Circuit 11
|
Broche 11
|
Broche 23
|
Circuit 12
|
Broche 12
|
Broche 24
|
|
haut de page
- Les Socapex
Ce type de fiche est également très répandue. Socapex
propose aussi des fiches pour le transport des signaux audio que pour le transport
du courant. Même chose que pour les Harting, nous ne nous intéresserons
quau transport du courant.
La fiche la plus utilisée pour le transport du courant est la fiche
419. Soit une fiche à 19 broches.
Le câblage le plus répandu est celui- ci
:
Socapex 419
|
Phase ou neutre
|
Phase ou neutre
|
Circuit 1
|
Broche 1
|
Broche 2
|
Circuit 2
|
Broche 3
|
Broche 4
|
Circuit 3
|
Broche 5
|
Broche 6
|
Circuit 4
|
Broche 7
|
Broche 8
|
Circuit 5
|
Broche 9
|
Broche 10
|
Circuit 6
|
Broche 11
|
Broche 12
|
|
Ces broches correspondent aux broches extérieures de la fiche.
Les broches intérieures (13, 14, 15, 16, 17, 18, 19) vont servir à
la prise de terre. Suivant le câble utilisé, vous pourrez avoir
un câble de terre séparé pour chaque circuit. Mais le
plus souvent, ces broches sont pontées et la terre est commune à
tous les circuits.
- Quelques fiches encore souvent rencontrées
En plus des fiches P17, il arrive que lon rencontre danciennes
fiches. Style de fiche quon utilise parfois pour brancher nos cuisinières
! Ces fiches ne permettent quune intensité de 20 ou 32 ampères
maximum.

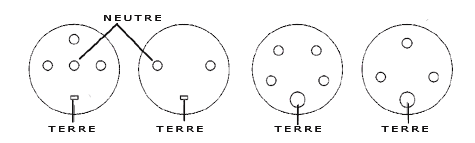

Ci- dessus sont illustrées les fiches que vous pourrez rencontrer.
Elles sont souvent de couleur grise. Les deux premières sont principalement
rencontrées en France, les deux dernières principalement en
Belgique.
Vous constituer lun ou lautre adaptateur de ce type de fiche vers
une P17 (fiche 32A rouge) peut savérer très utile ! Cela
vous évitera de devoir démonter une prise
Fiches Triphasées, en Belgique et en France
haut de page
3. Quelques astuces et conseils
- Il est important de toujours utiliser le conducteur bleu pour le neutre
et le conducteur jaune et vert pour la terre.
- Sur vos fiches femelles triphasées rouges, notez au feutre lemplacement
du neutre. Cela vous permettra de le repérer facilement et de tester
rapidement la tension entre phases et neutre, si vous navez pas lhabitude
de manipuler ce type de fiche.
- Lorsque vous construisez vos câbles électriques, vous utiliserez
bien sûr du câble souple. Le plus pratique à rouler et
à manipuler est le câble de type silicone, de couleur noire ;
contrairement au câble avec une gaine plus rigide, souvent grise. Celui-
ci est un peu moins cher mais moins pratique
Tout est une question de
budget. Ces deux types de câbles, ainsi que les câbles pour lalimentation
triphasée doivent répondre à la norme H07RNF. Tout revendeur
saura de quoi il sagit.
- Point de vue couleur, le noir ou le gris est à privilégier.
Venir installer du matériel avec du câble jaune ou orange ne
semblera pas très professionnel
- Lorsque vous montez vos prises, il est utile dutiliser des embouts
de câbles à sertir. Ceux- ci ont lavantage denfermer
tous les petits conducteurs de cuivre, et ce qui au final est beaucoup plus
pratique pour insérer les câbles. Il en existe pour toutes les
sections (1.5, 2.5, 4, 6, 10, 16mm²,
)
- Lorsque vous insérez le câble dans la fiche, coupez la terre
légèrement plus courte que les autres conducteurs. En cas de
traction importante, cest la terre qui encaissera le choc et non les
phases ou le neutre. Veuillez également à bien serrer le serre-
câble de la fiche sur la gaine et non sur les conducteurs uniquement.
- Pour noter vos câbles, utilisez de la gaine thermo- rétractable
transparente. Placez dessous un autocollant, une étiquette avec vos
coordonnées, le nom de votre société,
Et chauffez
la gaine. Celle- ci se rétractera et emprisonnera létiquette.
- Pour la longueur, un code couleur vous aidera à repérer facilement
vos câbles. A chaque longueur sa couleur. Vous pourriez par exemple
insérer un morceau de tape de couleur en dessous de la gaine thermo.
Ou tout simplement faire un ou deux tours près des fiches.
- Pour la répartition des phases concernant lalimentation des
disjoncteurs monophasés, il existe ce que lon appelle des «
peignes ». Il en existe pour tout ampérage, avec différentes
répartitions. Ceux- ci sont très pratiques pour un gain de temps
considérable.
Conclusion
Les tableaux électriques sont très souvent utilisés
dans le monde de la sonorisation et de léclairage. Sans eux,
rien ne fonctionne. Et lélectricité étant un phénomène
dangereux, il est préférable de savoir de quoi on parle. Jespère
que cette partie vous aura éclairé et que les petites boites
avec des prises partout sont pour vous maintenant un jeu denfant, tout
en restant prudent. Le but nétant pas de faire un feu dartifices
avec votre tableau électrique !!
Noubliez jamais de tester la tension avant de brancher quoi que ce soit,
mieux vaut prévenir que guérir !
© GLOBE Juin 2004
haut de page
Vous pouvez consultez ces
fichiers en ligne ou les télécharger.
Mais ne les piratez pas. Pas de publication
ni de reproduction. Malheureusement je trouve
parfois mes articles, publiés sur
d'autres sites, sous d'autres noms - et
sans mon autorisation, ce qui est illegal!!
|
